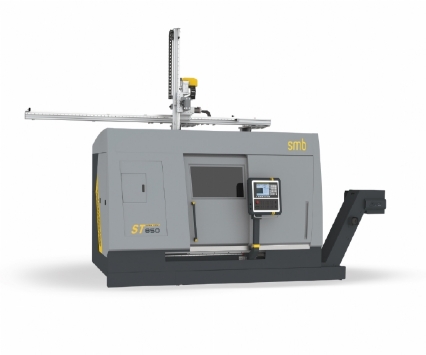

ST 850C Torno CNC de Torreta Simple con Eje C

ST 850C Torno CNC de Torreta Simple con Eje C

Diseño

• Luneta programable

• Contrapunto programable

• Configuración de una o dos torretas sobre la misma bancada

• Robot cartesiano integrado

• Sistema integrado de carga y descarga

Sistema de Automatización

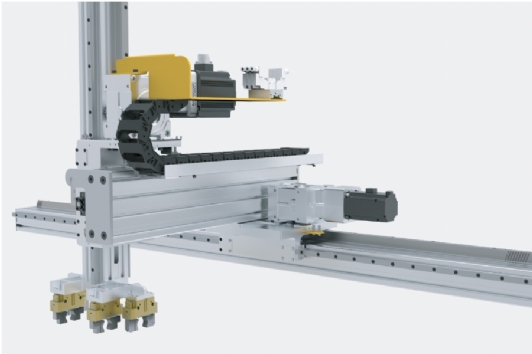

• Movimiento de robot cartesiano de 3 ejes

• Sistema de robot cartesiano con alimentación de piezas de hasta 850 mm de longitud

• Diseño compacto integrado directamente en la máquina

• Sistema de carga y descarga tipo escalera o con guía de acero según el tipo de pieza

Capacidad de Procesamiento

• Especialmente diseñado para piezas largas y delgadas

• Longitud de torneado de hasta 1000 mm, incluyendo el plato

• Potencia del husillo: 12 kW

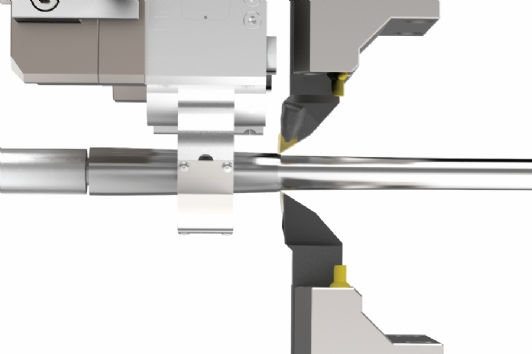

• Soporte de la pieza mediante luneta

• Fresado y torneado con una sola torreta

• Potencia del accionamiento de herramienta motorizada: 1.5 kW

ESPECIFICACIONES TÉCNICAS – ST 850 C

Capacidad
Diámetro de volteo: Ø500 mm
Diámetro máximo de torneado: Ø200 mm
Longitud máxima de torneado: 1000 mm
Capacidad de barra: Ø52 mm

Husillo
Tamaño del plato: 8 pulgadas
Velocidad máxima del husillo: 4500 rpm
Nariz del husillo: A2-6
Diámetro del husillo: Ø65 mm
Potencia del motor del husillo: 12 kW

Torreta
Cantidad de torretas: 1
Estaciones de herramienta: 12
Tiempo de indexado: 0.15 seg
Tipo de disco portaherramientas: BMT-55
Potencia / par de herramienta motorizada: 2.2 kW / Nm
Velocidad máxima de herramienta motorizada: 10000 rpm

Dimensiones de la Máquina
Dimensiones de la máquina (L×A×H): 4850 × 2610 × 2330 mm
Área del cargador (L×A×H): 1480 × 1470 × 4200 mm
Peso de la máquina: 10000 kg
