TT 550C Torno CNC de Doble Torreta con Eje C

TT 550C Torno CNC de Doble Torreta con Eje C

Diseño

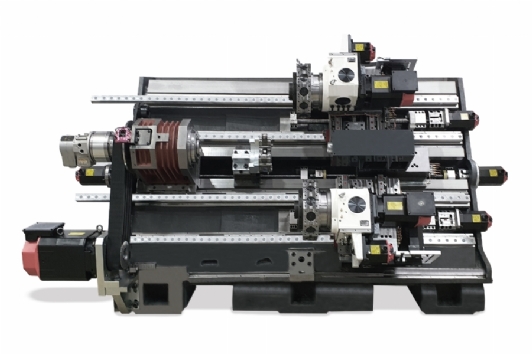

• Estructura de bancada monobloque de alta eficiencia

• Luneta programable controlada por servomotor

• Contrapunto programable controlado por servomotor

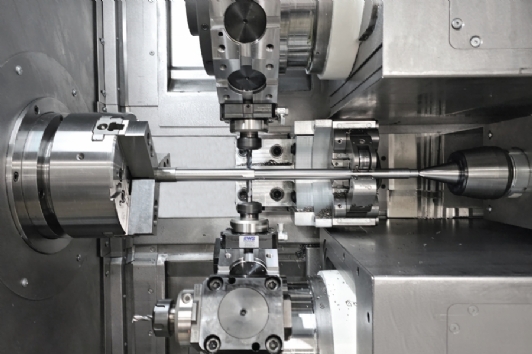

• Torreta doble BMT con herramienta motorizada

• Torretas controladas por servomotor

• Opciones de potencia del husillo: 11 kW y 15 kW

Sistema de Automatización

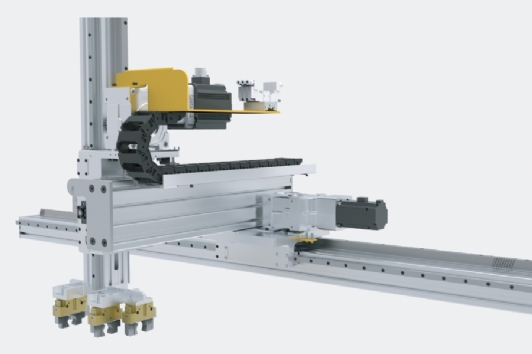

• Robot cartesiano integrado y capturador de piezas

• Movimiento cartesiano del robot de 3 ejes

• Sistema de automatización configurable para diferentes tipos de piezas

• Todos los ejes accionados por servomotores

• Diseño compacto integrado directamente en la máquina

Capacidad de Procesamiento

• Capacidad de torneado o fresado simultáneo

• Procesamiento de alta velocidad mediante alimentador de barras

• Sistema de monitoreo de herramientas

ESPECIFICACIONES TÉCNICAS – TT 550 C

Capacidad
Diámetro de volteo: Ø500 mm
Diámetro máximo de torneado: Ø200 mm
Longitud máxima de torneado: 500 mm
Capacidad de barra: Ø52 mm

Husillo
Tamaño del plato: 8 pulgadas
Velocidad máxima del husillo: 4500 rpm
Nariz del husillo: A2-6
Diámetro del husillo: Ø65 mm
Potencia del motor del husillo: 12 kW

Torreta
Cantidad de torretas: 2
Estaciones de herramienta: 12 × 2
Tiempo de indexado: 0.15 seg
Tipo de disco portaherramientas: BMT-55
Potencia / par de herramienta motorizada: 2.2 kW / Nm
Velocidad máxima de herramienta motorizada: 10000 rpm

Dimensiones de la Máquina
Dimensiones de la máquina (L×A×H): 4700 × 2520 × 2300 mm
Área del cargador (L×A×H): 1200 × 2400 × 4320 mm
Peso de la máquina: 8000 kg
