ST 260C Torno CNC de Torreta Simple con Eje C

ST 260C Torno CNC de Torreta Simple con Eje C

Diseño

• Estructura de bancada monobloque para alta rigidez y eficiencia

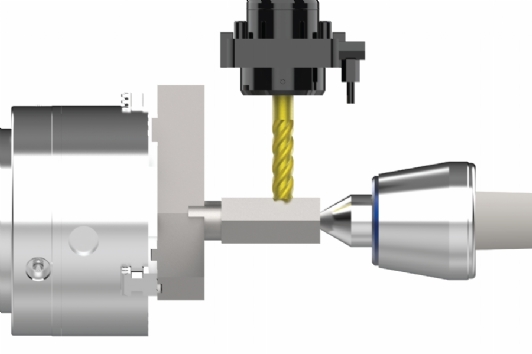

• Torreta simple BMT con herramienta motorizada

• Sistema de torreta controlado por servomotor

• Contrapunto con carrera ajustable

• Potencia del motor del husillo: 12 kW

Sistema de Automatización

• Movimiento cartesiano de 3 ejes

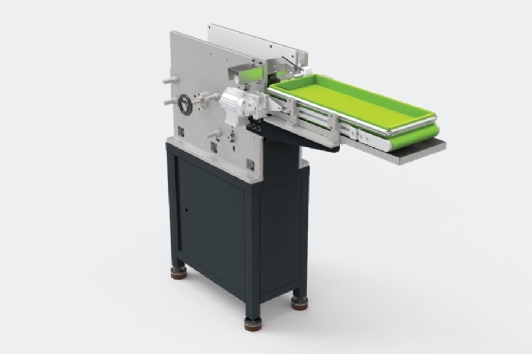

• Sistema de carga y descarga específico para el producto

• Automatización configurable para diferentes tipos de piezas

• Todos los ejes equipados con servomotores y drivers SMB

• Diseño compacto integrado directamente en la máquina

Capacidad de Procesamiento

• Procesamiento de alta velocidad mediante alimentador de barras

• Sistema de monitoreo de herramientas

• Opción de carrera corta del contrapunto – 10 mm

• Potencia del motor de herramienta motorizada: 1.5 kW

• Opción de montaje de luneta SMW SLU X1

ESPECIFICACIONES TÉCNICAS – ST 260 C

Capacidad
Diámetro de volteo: Ø500 mm
Diámetro máximo de torneado: Ø200 mm
Longitud máxima de torneado: 200 mm
Capacidad de barra: Ø52 mm

Husillo
Tamaño del plato: 8 pulgadas
Velocidad máxima del husillo: 4500 rpm
Nariz del husillo: A2-6
Diámetro del husillo: Ø65 mm
Potencia del motor del husillo: 12 kW

Torreta
Cantidad de torretas: 1
Estaciones de herramienta: 12
Tiempo de indexado: 0.15 seg
Tipo de disco portaherramientas: BMT-55
Potencia / par de herramienta motorizada: 2.2 kW / Nm
Velocidad máxima de herramienta motorizada: 10000 rpm

Dimensiones de la Máquina
Dimensiones de la máquina (L×A×H): 3510 × 2300 × 2050 mm
Área del cargador (L×A×H): 1060 × 2060 × 3400 mm
Peso de la máquina: 6500 kg
